Водозаборные узлы (ВЗУ) – сооружения для забора воды из источника, подготовки (очистки) воды до уровня питьевой воды (СанПиН 2.1.4.1074-01), и подачи безопасной воды потребителю. ВЗУ также включают станции пожаротушения.

По типу источника воды ВЗУ разделяются на подземные и поверхностные. Наша компания имеет опыт совместной работы с буровиками по вводу в эксплуатацию ВЗУ, в которых в качестве источника используются подземные артезианские воды, для подъема которой применяются скважинные насосы. Сооружения, включая оголовки скважин и пожарные насосы, могут размещаться в одном здании, или для скважин строятся отдельные павильоны.


Три основных исполнения схемы ВЗУ

Общая гидравлическая схема ВЗУ в зависимости от требований Заказчика к уровню надежности объекта, стоимости оборудования и доступных площадей может иметь три основных исполнения:

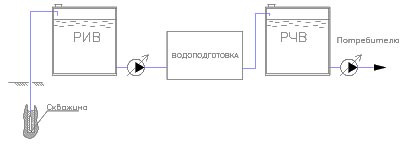

Рис. 1. Классическое исполнение 1 включает: скважины- резервуары исходной воды (РИВ)- насосную станцию подачи воды на водоподготовку- водоподготовку- резервуары чистой воды (РЧВ)- насосную станции подачи воды потребителю.

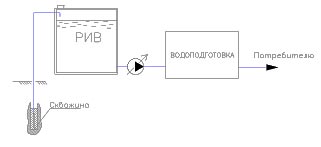

Рис. 2. Исполнение 2 включает: скважины – РИВ - водоподготовку- насосную станцию подачи воды потребителю.



Рис. 3. Исполнение 3 включает: скважины- водоподготовку- РЧВ- насосную станция подачи воды потребителю.

Классическое исполнение 1 - наиболее надежное из трех вариантов технологическое решение, однако также наиболее затратное в части стоимости оборудования и занимаемых площадей.

Исполнение 2 позволяет отказаться от РЧВ, что заставляет подбирать водоочистное оборудование водоподготовки, рассчитанное на пиковое водопотребление. Поэтому исполнение 2 зачастую становится более затратным, чем 1.

Наиболее перспективным технологическим решением в части удельной себестоимости воды является исполнение 3, в котором вода после скважины направляется на водоподготовку и далее в РЧВ. Данное решение позволяет минимизировать стоимость водоподготовки за счет наличия РЧВ и подбора водоочистного оборудования на среднюю производительность. Однако, скважинные насосы в этом решении подают воду не в резервуар, а на систему водоподготовки. Это приводит к тому, насосы работают с неравномерным расходом, зачастую далеким он номинальной производительности. Минимизировать эти недостатки можно путем использования мембранных баков, скважинных насосов с частотным регулированием, дополнительных насосов для регенерации фильтров или организацией регенераций очищенной водой с использованием давления скважинного насоса.




На Рис. 4 приведены полные гидравлические схемы и фото объектов в различном исполнении. Данные объекты расположены в Московской области (МО). Водоподготовка для МО обычно служит для удаления из артезианской воды железа, марганца и жесткости.

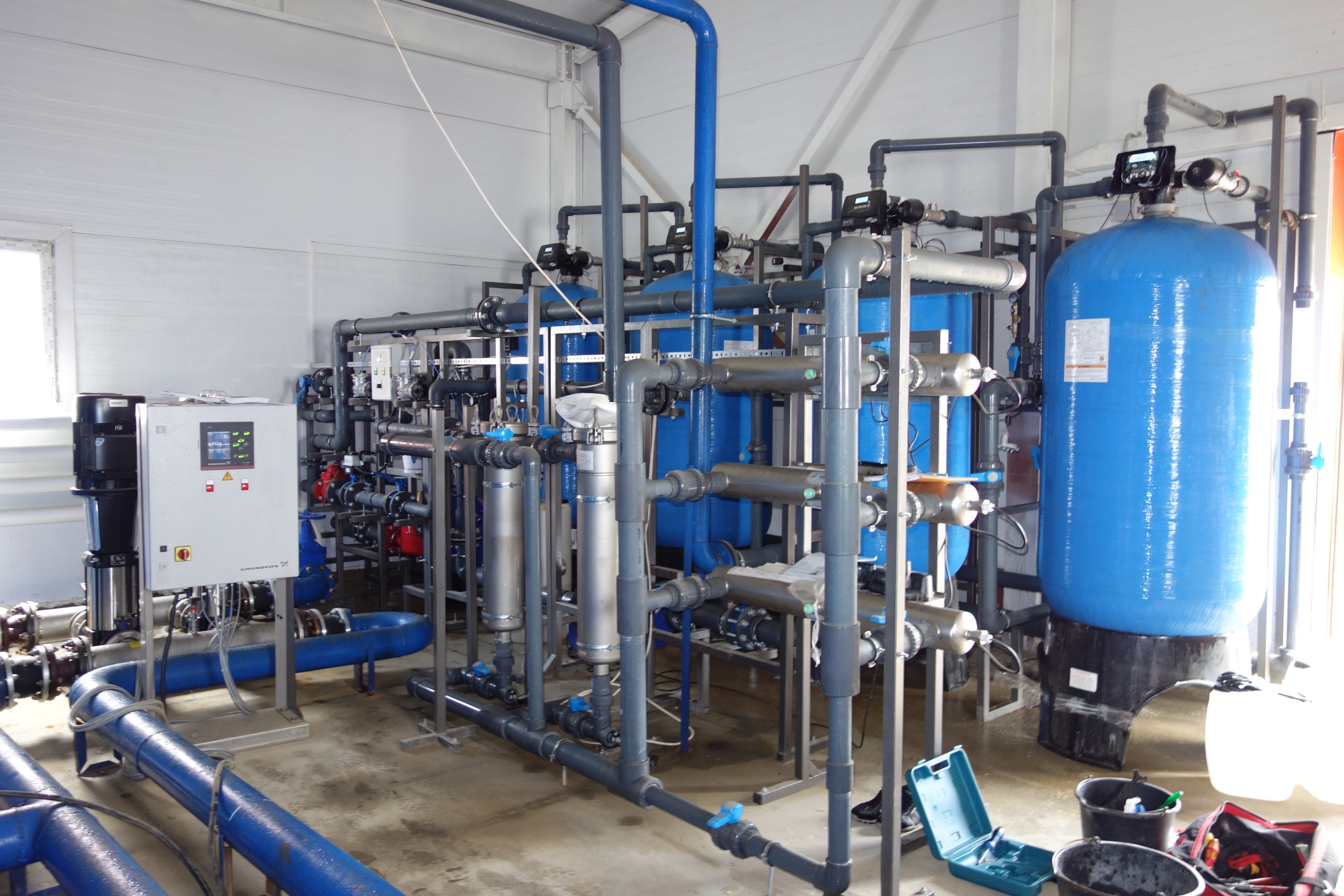

Наиболее экономное решение для удаление железа и марганца было реализовано на ВЗУ в МО, д. Бритово (Рис. 5). Общая гидравлическая схема выполнена в исполнении 3.
Технология очистки включает напорную аэрацию с помощью компрессоров, дозирование гипохлорита натрия (при наличии марганца), напорные фильтры с инертной загрузкой, тонкую доочистку на мешочных фильтрах (5 мкм), УФ-обеззараживание. Водоподготовка для данного ВЗУ занимает минимальную площадь. Система работает в автоматическом режиме. Обратная и прямая промывка фильтров осуществляется очищенной водой из коллектора очищенной воды с использованием давления скважинного насоса.


При необходимости удаления из воды помимо железа и марганца также и жесткости мы в основном используем технологические решения, которые помимо узла обезжелезивания включают два варианта умягчения:

1. частичное умягчение с помощью установки умягчения с использованием катионита

2. частичное умягчение, обессоливание воды с помощью установок обратного осмоса

На установке умягчения помимо снижения жесткости происходит удаление марганца и других тяжелых металлов. Однако при этом в результате ионного обмена в очищенной воде появляется эквивалентное количество натрия.

В случае обратного осмоса помимо снижения жесткости и солесодержания мы, при правильном подборе мембранных элементов, можем уменьшить концентрацию нитратов, марганца, аммония, лития, мышьяка и других трудноудаляемых вредных химической элементов периодической системы Менделеева.

Оба варианта с умягчением для регенерации фильтров включают дополнительные емкости и насосную станцию, что позволяет работать скважным насосам при регенерации в обычном режиме без уменьшения расхода.

Для совместного участия в тендерах компания Экодар ищет буровые компании с целью осуществления совместных работ по проектированию, строительству и вводу в эксплуатацию водозаборных узлов производительностью от 5 до 100 м3/ч
(от 100 до 2400 м3/сутки).

В рамках совместного сотрудничества буровая компания должна взять на себя выполнение следующих работ:

1. Проектирование ВЗУ в части:

  • Проектирование внешних подводящих сетей и коммуникаций
  • Проектирование здания и резервуаров для ВЗУ (павильонов для обслуживания скважин, зданий для размещения водоподготовки)
  • Проектирование внешних подводящих сетей (включая канализацию) и коммуникаций
2. Бурение и обустройство скважин

3. Строительство здания для ВЗУ (павильонов для обслуживания скважин, зданий для размещения водоподготовки)


Компания ЭКОДАР в рамках совместного сотрудничества берет на себя следующие работы:


1. Проектирование системы водоподготовки с выдачей заданий строителям и смежным отделам

2. Поставка, монтаж и ввод в эксплуатацию системы водоподготовки и насосных станций

Компания ЭКОДАР работает на рынке очистки воды более 20 лет. Компания производит и вводит в эксплуатацию водоочистное оборудование, включая фильтры, умягчители установки обратного осмоса и ультрафильтрации. Имеет опыт по проектированию и сдаче в эксплуатацию более сотни крупных объектов, включая водозаборы.
