Системы умягчения непрерывного действия серии GSA предназначены для умягчения воды в водогрейных и паровых котельных, а также на промышленных предприятиях с непрерывным циклом производства.

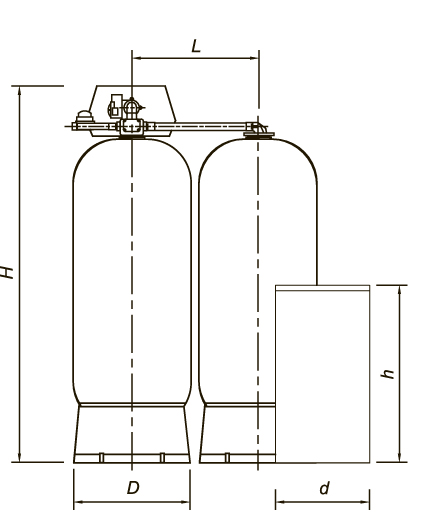

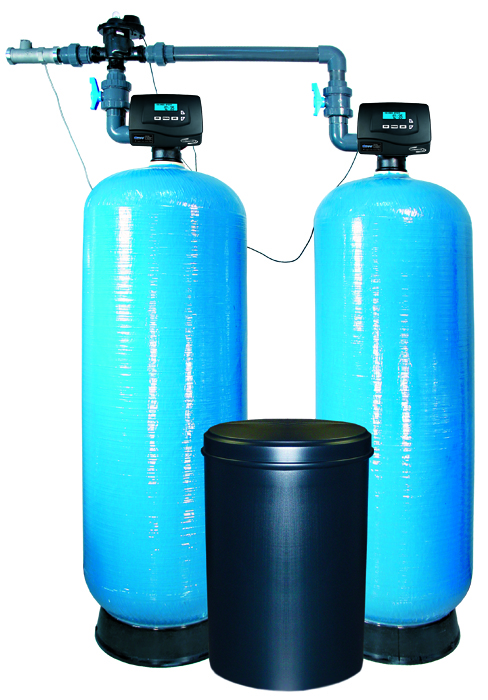

Система серии GSA состоит из двух натрий-катионитных фильтров, в ее состав входят: 2 корпуса фильтров, система управления и контроля (управляющие клапаны), нижние и верхние распределительные системы, солевой бак (фидер) для таблетированной соли, присоединительные фитинги, катионообменная смола и поддерживающий слой гравия. В комплект установок с диаметром корпуса более 24'' дополнительно включены воздухоотделительные клапаны.

В каждый момент времени в рабочем режиме находится только один фильтр. Второй фильтр при этом находится в режиме регенерации или ожидания. Регенерация установок умягчения осуществляется в автоматическом режиме путем обработки смолы раствором поваренной соли (NaCl).

Фильтрующий материал

В качестве фильтрующего материала в системах умягчения используются катиоонобменные смолы: сильнокислотные катиониты C100E («Purolite Corporation»), Lewatit S1428 («Lanxess») или их аналоги - катиониты гелевого типа. Регенерация катионита осуществляется раствором поваренной соли в количестве от 95 до 240 г соли на литр смолы. Рабочая обменная емкость в значительной степени зависит от количества соли и примерно составляет 0,9-1,4 г-экв/л при потреблении соли 95-240 г соответственно. Уровень жесткости после установок умягчения также зависит от потребления соли и обычно составляет 0,07-0,3 мг-экв/л, а при последовательной двухступенчатой обработке - до 0,01..0,02 мг-экв/л.

Корпус фильтра

Корпуса фильтров («Clack», «Enpress», «Structural», «Park» / «Canature», «Wave-Cyber») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.

Системы управления

Регенерация осуществляется в автоматическом режиме только по пропущенному объему воды. После очистки заданного объема воды, фиксируемого встроенным или внешним водосчетчиком, система управления производит переключение потоков и выводит первый фильтр в режим регенерации, а второй - в рабочий режим.

Каждая система управления имеет электронный контроллер, который позволяет легко устанавливать периодичность регенераций, продолжительность обратной и прямой промывок, просматривать объем воды прошедшей через систему.

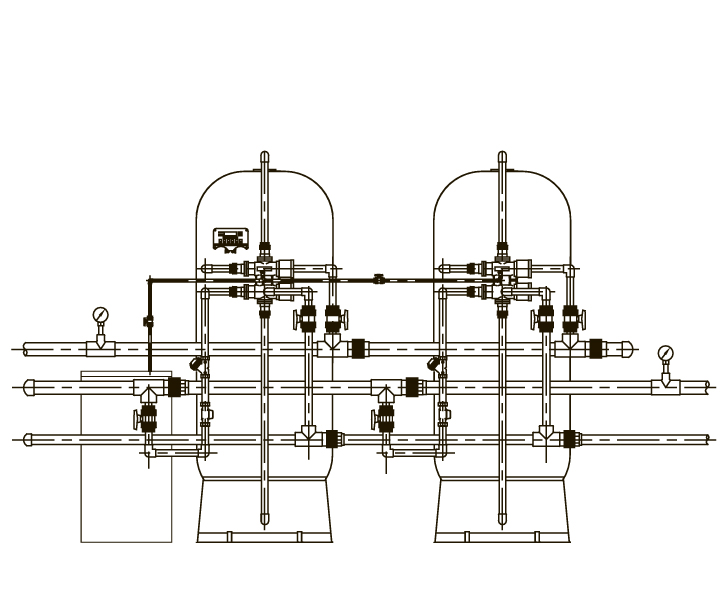

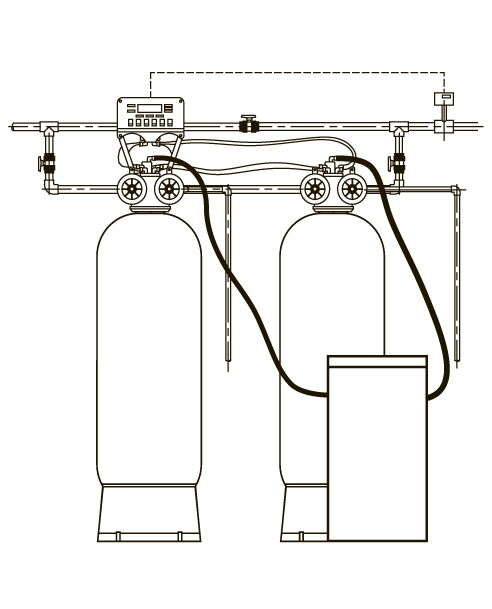

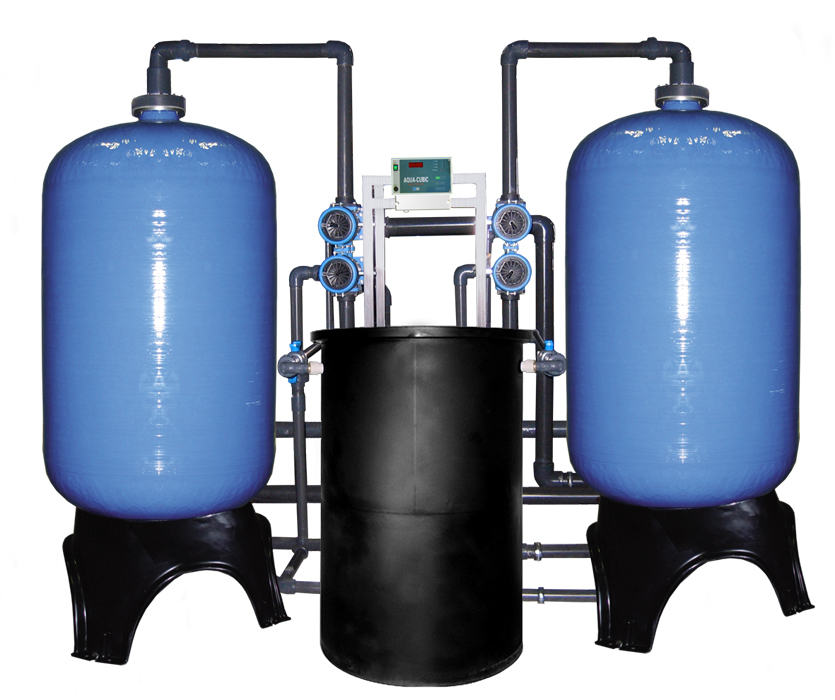

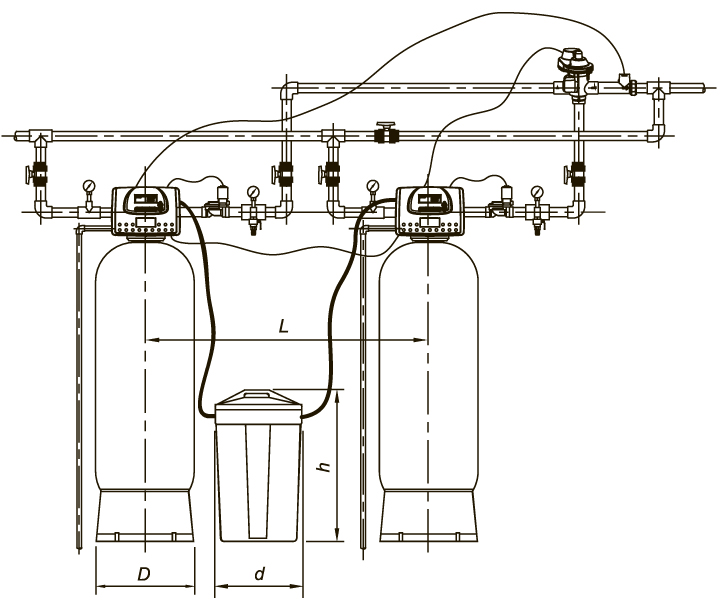

В системах серии GSA используются управляющие клапаны Clack WS различных модификаций (обозначения в модели CS,CM,CH,CL,CG) или Siata V360 (обозначения в модели SG). Управляющий клапан установлен на каждом корпусе фильтров, а согласование осуществляется посредством сигналов электронных контроллеров, а в системах с управляющими клапанами SIATA (SG) используются дополнительные гидрораспределители, соединенные гибкими шлангами с управляющими клапанами на фильтрах, и дополнительный внешний блок управления.

Системы не пропускают воду в течение регенерации. Стандартно регенерация осуществляется умягченной водой за счет работы второго фильтра. По требованию заказчика возможно использование исходной воды для проведения регенерации.

Условия применения

Рабочее давление <7,0 бар

Остаточное давление >0,2 бар

Диапазон температуры помещения 5-35 оС

Диапазон температуры воды 2 – 36 оС

Влажность в помещении <70%

Потребляемая мощность <100 Вт


Требования к качеству исходной воды

рН 6 – 10

Содержание железа не более 0,3 мг/л

Перманганатная окисляемость не более 5,0 мгО2/л

Активный хлор не более 1 мг/л

Нефтепродукты отсутствие
