Многофункциональные системы очистки воды непрерывного действия серии CRA/CRD/CRX с использованием искусственного кристаллического цеолита Crystal-Right предназначены для очистки воды в водогрейных и паровых котельных, а также на промышленных предприятиях с непрерывным циклом производства. При очистке воды на системах серии CRA/CRD/CRX одновременно протекают процессы умягчения, обезжелезивания, удаления марганца и кондиционирования (увеличения водородного показателя рН).

Регенерация систем серии CRA/CRD/CRX осуществляется насыщенным раствором поваренной соли аналогично стандартным системам умягчения воды. При этом после каждого цикла регенерации емкость загрузки по катионам жесткости, железу и марганцу полностью восстанавливается. Если по какой-либо причине превышается (выше расчетного) объем обработанной воды, требуется проведение последовательно 2-3 регенераций в ручном режиме. 1-2 раза в год требуется проведение регенераций раствором соды (Na2CO3).

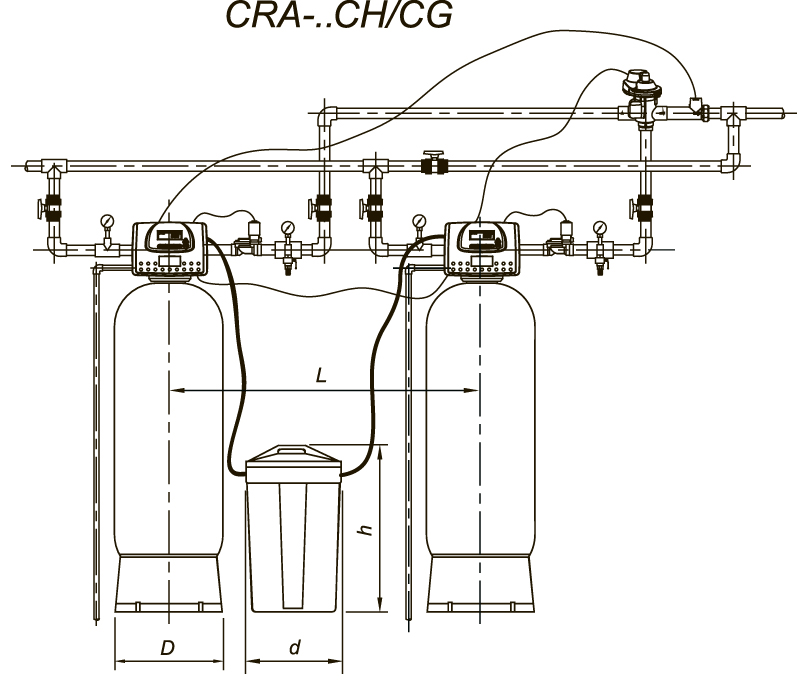

Системы серии CRA/CRD состоят из двух, а системы серии CRX – из трех фильтров, и в ее состав входят: корпуса фильтров, система управления и контроля (управляющий клапан), нижние и верхние распределительные системы, присоединительные фитинги, цеолит Crystal-Right, поддерживающий слой гравия, солевой бак (фидера) для таблетированной соли. В системах серии CRA используется один солевой бак, а в системах CRD и CRX два и три бака, соответственно.

Фильтрующий материал

В качестве фильтрующего материала в системах серии CRA/CRD используются искусственные кристаллические цеолиты Crystal-Right CR-100 и CR-200. Регенерация цеолитов Crystal-Right осуществляется раствором поваренной соли в количествах от 95 до 240 г соли на литр материала. Рабочая обменная емкость зависит от типа цеолита и количества соли и примерно составляет 0,6 и 0,8 г-экв/л, соответственно для CR-100 и CR-200, при потреблении 120 г/л материала.

Корпус фильтра

Корпуса фильтров («Clack», «Enpress», «Structural», «Park» / «Canature», «Wave-Cyber», «HT-Coma») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.

Системы управления

Регенерация осуществляется в автоматическом режиме по пропущенному объему воды и/или по встроенному таймеру. В системах серии CRA в каждый момент времени в рабочем режиме находится только один фильтр. Второй фильтр при этом находится в режиме регенерации или в режиме ожидания. После очистки заданного объема воды блок управления производит переключение потоков и выводит первый фильтр в режим регенерации, а второй - в рабочий режим.

В системах серии CRD и CRX все фильтры работают одновременно (в серии GSD – 2 фильтра, GSX – 3). Первый фильтр (по направлению потока воды) является ведущим, а остальные – ведомыми. Как только встроенный водосчетчик первого фильтра системы зафиксирует пропуск заданного объема воды, блок управления первого фильтра выводит его в режим регенерации, остальные фильтры продолжают работать. После прохождения регенерации первого фильтра инициируется регенерация второго отработавшего фильтра, а отрегенерированный фильтр выводится в рабочий режим. Во время регенерации фильтр не байпасируется.

Каждая система управления имеет электронный контроллер, который позволяет легко устанавливать периодичность регенераций, продолжительность обратной и прямой промывок, просматривать объем воды прошедшей через систему.

В системах серии CRA и CRD используются управляющие клапаны Clack WS (CS,CM,CH,CL,CG). На каждом корпусе фильтров установлен управляющий клапан, а согласованное управление клапанами осуществляется посредством электронных контроллеров.

Системы не пропускают воду в течение регенерации. Стандартно регенерация осуществляется исходной водой, а для приготовления регенерационного раствора используется умягченная вода. По требованию заказчика возможно использование очищенной воды для проведения регенерации.

Условия применения
Рабочее давление <7,0 бар
Остаточное давление >0,2 бар
Диапазон температуры помещения 5-35 оС
Диапазон температуры воды 2-36 оС
Влажность в помещении < 70%
Потребляемая мощность <100 Вт
Требования к качеству исходной воды
Минимальное значение рН 5,7
Минимальное значение рН при удалении железа:
CR-1005,7
CR-2007,0
Содержание железа и марганца не более 15 мг/л(суммарно)
Общая жесткость не менее 1,0 мг-экв/л
Общее солесодержание не менее 80 мг/л
Емкость по NH4 (только для CR-100) 0,98 г/л материала
