Осветлительно-сорбционные фильтры серии VFT используются для того, чтобы удалять цветность, мутность, остаточный хлор, соединения железа, сероводород, марганец и органические соединения из воды. Регенерация осветлительных фильтров происходит автоматически при помощи обратной промывки без использования реагентов.
Осветлительный фильтр серии VFT состоит из: корпуса фильтра, нижней и верхней распределительных систем, системы управления и контроля, присоединительных фитингов и поддерживающего слоя гравия.
Фильтрующий материал
Осветлительные фильтры содержат различные типы фильтрующего материала, который подбирается индивидуально в каждом случае. В сорбционных фильтрах применяются разные фильтрующие загрузки в зависимости от назначения системы очистки и свойств исходной воды. Для обезжелезивания обычно используются такие фильтрующие загрузки как Pyrolox, MTM, Сорбент «АС», Сорбент «МС», Birm, Manganese Greensand; для удаления железа и коррекции рН применяются загрузки — Corosex, Calcite, для сорбции органических веществ и хлора — активированный уголь; для осветления — многослойные загрузки, содержащие гидроантрацит, Filter-Ag, кварцевый песок, специальные загрузки типа Garnet и др.
Корпус фильтра
Корпуса сорбционных фильтров имеют положительные санитарно-эпидемиологические заключения и выполнены из композитных полимерных материалов пищевого класса.
Корпуса диаметром 2,6 м; 3,0 м, 3,4 м изготовлены из углеродистой стали с внешним и внутренним защитным покрытием.
Для фильтрации горячей воды в моделях VFT-…FL/FH корпуса выполнены из нержавеющей стали.
Системы управления сорбционных фильтров
Для контроля и управления процессами регенерации и сервиса применяются системы управления SIATA, Clack WS, Autotrol Magnum, Fleck и AquaMatic.
Осветлительные фильтры имеют электронный контроллер в системе управления, с помощью которого можно устанавливать периодичность регенераций, а также продолжительность прямой и обратной промывок.
В базовых моделях сорбционных фильтров периодичность регенерации осуществляется по таймеру исходной воды. В качестве опции, для проведения регенерации (отмывки фильтрующей загрузки) в сорбционных фильтрах могут быть использованы внешние сигналы по перепаду давления или объему пропущенной воды, также они могут промываться очищенной водой.
Кроме того, сорбционные фильтры могут быть объединены в группы для проведения последовательных регенераций или блокировки от регенераций в одно время.
Корпус фильтра
Рабочее давление – 0,2-10 бар; температура – 1-49 оС.
Корпуса диаметром 2,6 м; 3,0 м, 3,4 м выполнены из углеродистой стали с внешним и внутренним защитным покрытием. Рабочее давление – до 6,0 бар, температура – 1-45 оС.
Для фильтрации горячей воды в моделях VFT-…FL/FH корпуса фильтров («Aqua Pro») выполнены из нержавеющей стали. Рабочее давление – до 6,0 бар, температура – до 85 оС.
Системы управления

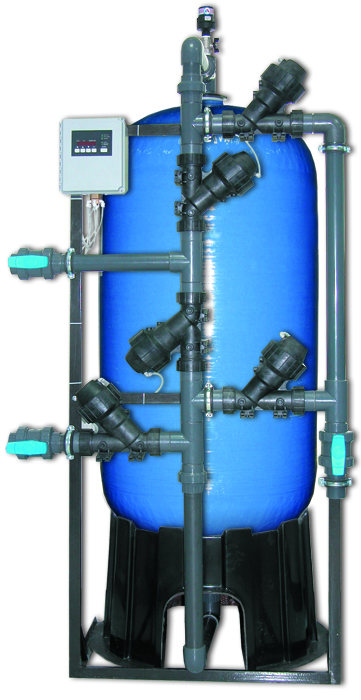

Для управления и контроля процессами регенерации и сервиса используются системы управления Clack WS (обозначения в модели CS, CM, CH, CL, CG, CT), Fleck (FL, FH), SIATA (SS), Autotrol Magnum (CV) и AquaMatic (AM). Системы управления (управляющие клапана) в моделях CS, CM, CH, CL, CV имеют верхнюю посадку на корпус фильтра, в моделях CT, SS – боковую посадку. Управляющий клапан в моделях CG для корпусов с диаметром 30”, устанавливается сверху, для корпусов с диаметром 36” - сверху или сбоку, а для корпуса с диаметром 48” - только сбоку. Системы управления AquaMatic (AM) включают 5 диафрагменных клапанов и отдельный блок управления.
Рабочее давление систем управления и контроля – 1,7-8,2 бар, что в целом позволяет нам гарантировать рабочее давление фильтра до 6,0-7,0 бар.
Условия применения
| Рабочее давление |
< 6,0-7,0 бар |
| Остаточное давление |
< 0,2 бар |
| Диапазон температуры помещения |
5-35 oC |
| Диапазон температуры воды |
2-36 oC
(для фильтров VFT-..FL/FH) - 2-85 oC |
| Влажность в помещении |
< 70% |
| Электроподключение |
220В, 50 Гц |
| Потребляемая мощность |
< 20 Вт |
Модельный ряд
| Модель |
Объем загрузки1 |
Производи-тельность2 |
при ?Р3 |
Площадь фильтрации |
Обратная промывка4 |
Присоедини-тельные размеры |
Размеры фильтра,
В, ДхШ5 |
Масса6 |
| л |
м3/час |
бар |
м2 |
м3/час |
вход-выход-дренаж |
мм |
кг |
| VFT-1665CS |
110 |
1,1-1,6-2,6 |
0,2-0,4 |
0,129 |
4,5 |
1" - 1" - 1" |
1 889,417x417 |
43 |
| VFT-1665CM |
110 |
1,1-1,6-2,6 |
0,1-0,3 |
0,129 |
5,4 |
11/4" - 11/4" - 1" |
1 889,417x417 |
43 |
| VFT-1665CH |
110 |
1,1-1,6-2,6 |
0,1-0,2 |
0,129 |
8,5 |
11/2" - 11/2" - 11/2" |
1 861,417x417 |
53 |
| VFT-1665CV |
110 |
1,1-1,6-2,6 |
0,1-0,2 |
0,129 |
15,0 |
11/2" - 11/2" - 11/2" |
1 968,417x564 |
53 |
| VFT-1665FL |
110 |
1,1-1,6-2,6 |
0,2-0,4 |
0,129 |
4,3 |
1" - 1" - 1" |
1 851,410x410 |
52 |

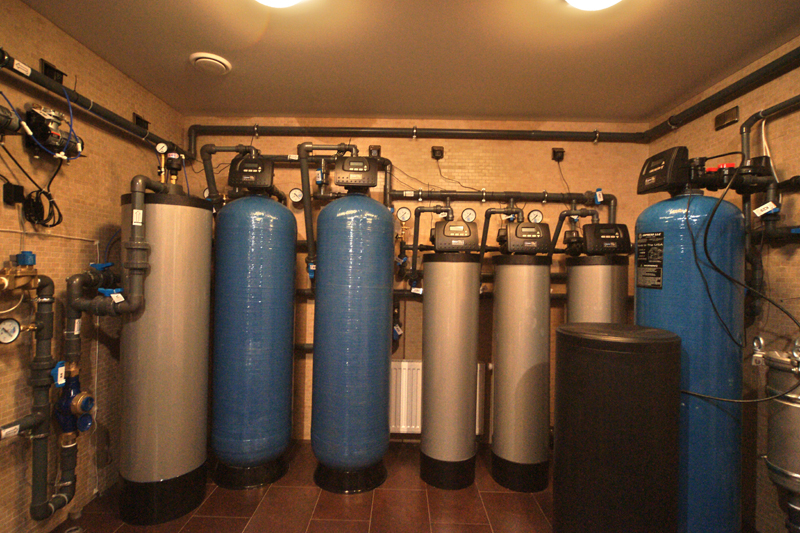

| VFT-1865CM |
150 |
1,4-2,0-3,3 |
0,2-0,4 |
0,164 |
5,5 |
11/4" - 11/4" - 1" |
1 937,491x491 |
66 |
| VFT-1865CH |
150 |
1,4-2,0-3,3 |
0,1-0,2 |
0,164 |
8,6 |
11/2" - 11/2" - 11/2" |
1 909,491x491 |
76 |
| VFT-1865CV |
150 |
1,4-2,0-3,3 |
0,1-0,2 |
0,164 |
15,1 |
11/2" - 11/2" - 11/2" |
2 016,491x582 |
76 |
| VFT-2162CM |
175 |
1,8-2,7-4,5 |
0,2-0,6 |
0,223 |
5,6 |
11/4" - 11/4" - 1" |
1 946,555x555 |
84 |
| VFT-2162CH |
175 |
1,8-2,7-4,5 |
0,1-0,3 |
0,223 |
8,7 |
11/2" - 11/2" - 11/2" |
1 918,555x555 |
94 |
| VFT-2162CV |
175 |
1,8-2,7-4,5 |
0,1-0,2 |
0,223 |
15,2 |
11/2" - 11/2" - 11/2" |
2 025,555x614 |
94 |
| VFT-2472CH |
250 |
2,4-3,6-5,9 |
0,2-0,4 |
0,292 |
8,8 |
11/2" - 11/2" - 11/2" |
2 115,626x626 |
140 |
| VFT-2472CL |
250 |
2,4-3,6-5,9 |
0,1-0,2 |
0,292 |
14,0 |
2" - 2" - 11/2" |
2 149,626x626 |
145 |
| VFT-2472CV |
250 |
2,4-3,6-5,9 |
0,1-0,3 |
0,292 |
15,3 |
11/2" - 11/2" - 11/2" |
2 222,626x649 |
140 |
| VFT-2472FH |
250 |
2,4-3,6-5,9 |
0,1-0,2 |
0,292 |
8,3 |
11/2" - 11/2" - 11/2" |
2 134,616x616 |
136 |
| VFT-3072CН |
375 |
3,7-5,5-9,2 |
0,3-0,7 |
0,456 |
8,9 |
11/2" - 11/2" - 11/2" |
2 089,780x780 |
239 |
| VFT-3072CL |
375 |
3,7-5,5-9,2 |
0,1-0,3 |
0,456 |
14,1 |
2" - 2" - 11/2" |
2 123,780x780 |
244 |

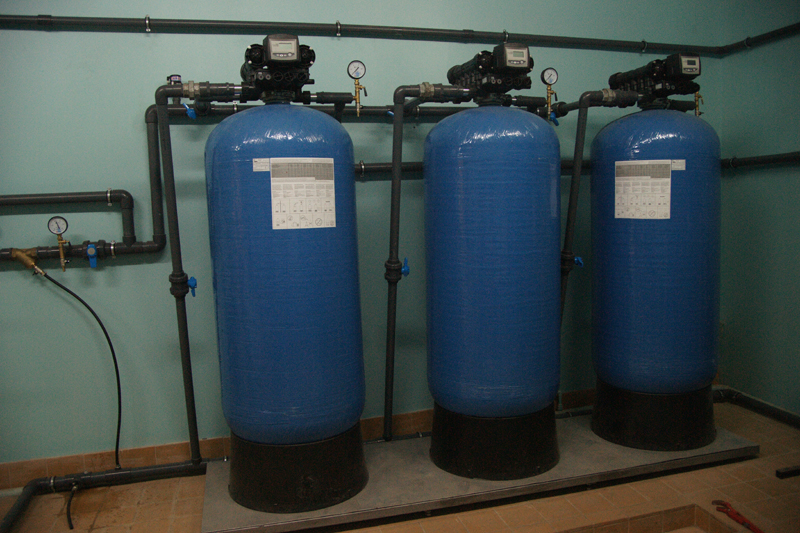

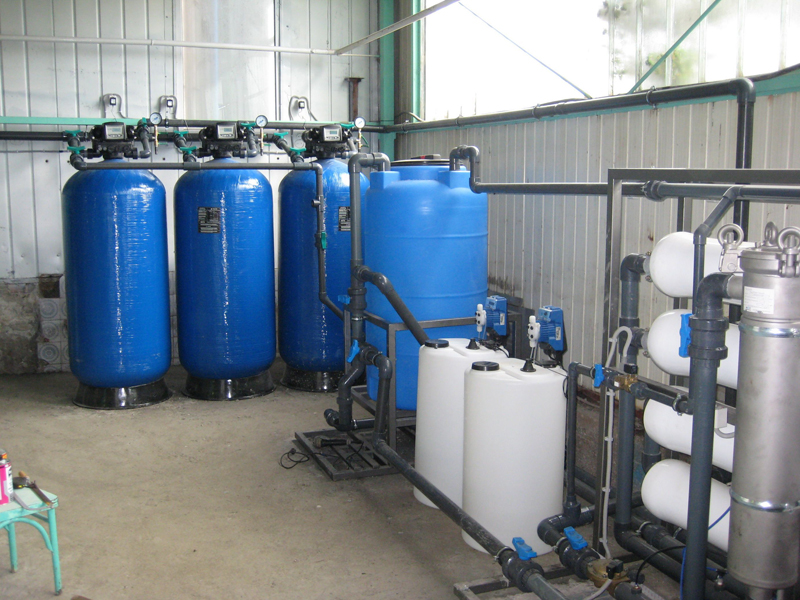

| VFT-3072CV |
375 |
3,7-5,5-9,2 |
0,2-0,5 |
0,456 |
15,4 |
11/2" - 11/2" - 11/2" |
2 196,780x780 |
239 |
| VFT-3072CG |
375 |
3,7-5,5-9,2 |
0,1-0,3 |
0,456 |
21,0 |
2" - 2" - 2" |
2 247,780x780 |
262 |
| VFT-3072SS |
375 |
3,7-5,5-9,2 |
0,1-0,2 |
0,456 |
40,0 |
63 - 63 - 63 |
2 494,780x1 280 |
270 |
| VFT-3672CV |
500 |
5,3-7,9-14 |
0,3-0,9 |
0,656 |
15,5 |
11/2" - 11/2" - 11/2" |
2 517,936x936 |
376 |

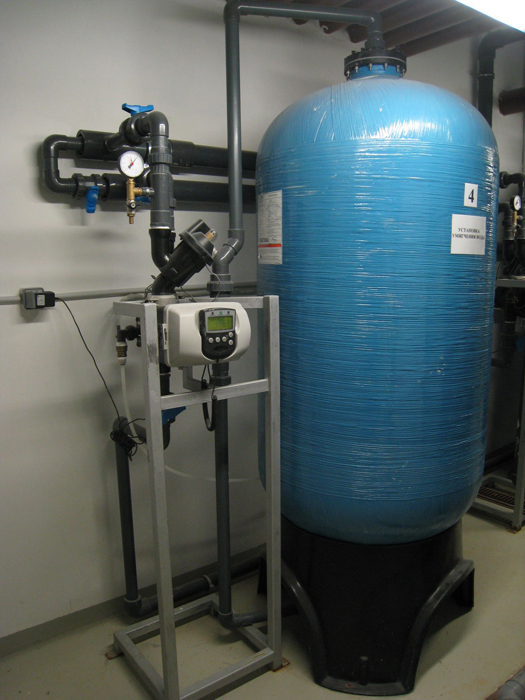

| VFT-3672CG |
500 |
5,3-7,9-14 |
0,2-0,4 |
0,656 |
21,5 |
2" - 2" - 2" |
2 521,936x936/
2 568,936x1 636 |
399/
417 |
| VFT-3672CT |
500 |
5,3-7,9-14 |
0,1-0,3 |
0,656 |
38,0 |
3” - 3” - 3” |
2 545,936x936/
2 598,936x1 636 |
405/
425 |
| VFT-3672SS |
500 |
5,3-7,9-14 |
0,1-0,3 |
0,656 |
41,0 |
63 - 63 - 63 |
2 568,936x1 436 |
404 |
| VFT-3672АМ |
500 |
5,3-7,9-14 |
0,1-0,2 |
0,656 |
45,2 |
63 - 63 - 63 |
2 568,936x1 436 |
428 |
| VFT-4872CG |
875 |
26-38-63 |
0,4-1,0 |
1,170 |
23,0 |
2" - 2" - 2" |
2 707,1 233x1 233/
2 754,1 233x1 933 |
690/
708 |

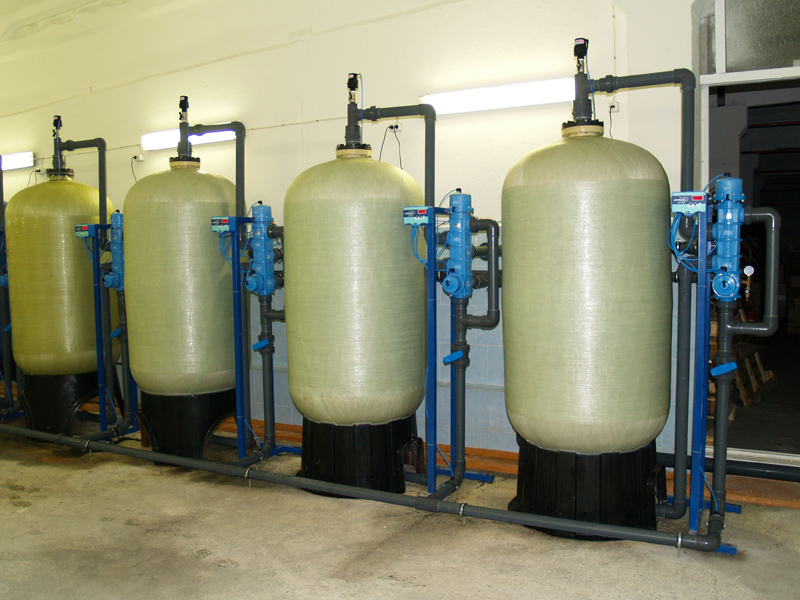

| VFT-4872CT |
875 |
26-38-63 |
0,2-0,5 |
1,17 |
40,0 |
3" - 3" - 3" |
2 731,1 233x1 233/
2 784,1 233x1 933 |
701/
721 |
| VFT-4872SS |
875 |
26-38-63 |
0,2-0,6 |
1,17 |
43,0 |
63 - 63 - 63 |
2 754,1 233x1 733 |
693 |

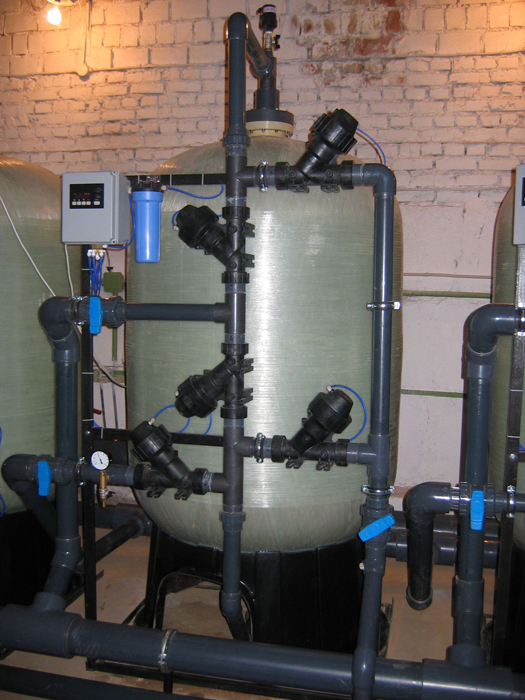

| VFT-4872AM |
875 |
26-38-63 |
0,1-0,2 |
1,17 |
47,0 |
63 - 63 - 63 |
2 754,1 233x1 733 |
724 |
| VFT-4872AM |
875 |
26-38-63 |
0,1-0,2 |
1,17 |
101 |
90 -90 -90 |
2 784,1 233x1 733 |
754 |
| VFT-6386CT |
1 550 |
26-38-63 |
0,5-1,3 |
2,01 |
43,0 |
3" - 3" - 3" |
2 785,1 625x1 625/
2 838,1 625x2 325 |
1 294/
1 314 |
| VFT-6386AM |
1 550 |
26-38-63 |
0,1-0,2 |
2,01 |
107 |
90 - 90 - 90 |
2 838,1 625x2 125 |
1 347 |
| VFT-6386AM |
1 550 |
26-38-63 |
0,1-0,2 |
2,01 |
144 |
4” – 4” – 4” |
2 863,1 625x2 325 |
1 540 |
| VFT-1800AM |
2 550 |
26-38-63 |
0,1-0,2 |
2,54 |
110 |
90 - 90 - 90 |
2 920,1 820x2 320 |
2 077 |
| VFT-1800AM |
2 550 |
26-38-63 |
0,1-0,2 |
2,54 |
147 |
4” – 4” – 4” |
2 945,1 820x2 520 |
2 270 |
| VFT-2000AM |
3 150 |
26-38-63 |
0,1-0,3 |
3,14 |
150 |
4” – 4” – 4” |
3 045,2 020x2 720 |
2 615 |
| VFT-2000VP |
3 150 |
26-38-63 |
0,1-0,2 |
3,14 |
230 |
4” – 4” – 5” |
3 045,2 020x2 720 |
2 703 |
| VFT-2600AM |
5 300 |
42-64-106 |
0,2-0,4 |
5,31 |
367 |
4” – 4” –6” |
3 700,2 620x3 040 |
8 600 |
| VFT-3000AM |
7 100 |
57-85-141 |
0,2-0,4 |
7,06 |
370 |
6” –6” –6” |
4 055,3 020x3 510 |
12 300 |
| VFT-3400AM |
9 070 |
73-109-182 |
0,2-0,4 |
9,07 |
374 |
6” –6” –6” |
4 230,3 420x3 910 |
16 300 |
1 Приведены объемы загрузки фильтрующего материала для фильтров с корпусами «Clack», «Wave-Cyber», «Servaqua», «Aqua Pro».
2 Производительность приведена при скоростях фильтрации 8,0-12-20- м/час, соответственно.
3 Ориентировочные потери давления при использовании активированного угля в качестве фильтрующего материала при скоростях фильтрации 12-20 м/час, соответственно.
4 Приведены ориентировочные максимально возможные величины расхода воды при обратной промывке, при ?P~2,0 бар.
5 Приведены размеры фильтра: В, ДхШ (высота, длина х ширина). Высота фильтров приведена для корпусов «Clack», «Wave-Cyber», «Servaqua», «Aqua Pro». Высота и диаметр приведены с точностью ±25 и ±13 мм, соответственно. Для фильтров серии CG и CT приведены размеры с верхней и боковой посадкой, соответственно.
6 Приведена полная масса «сухого» фильтра без учета фильтрующего материала с корпусами «Clack», «Wave-Cyber», «Servaqua». Для фильтров серии CG и CT приведена масса фильтров с верхней/боковой посадкой, соответственно.

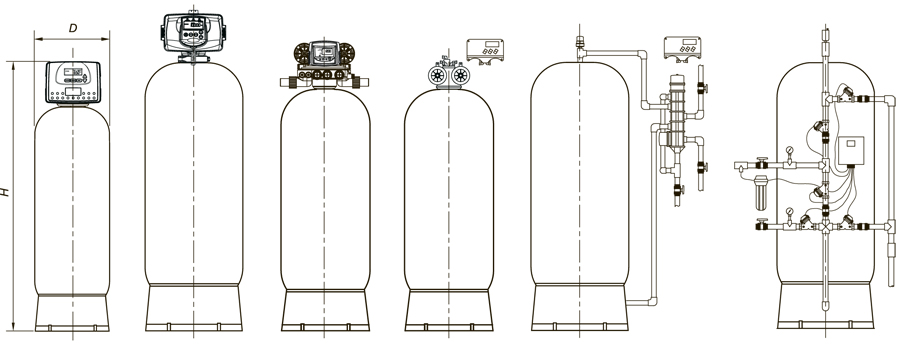

| Модель |
1665 |
1865 |
2162 |
2472 |
3072 |
3672 |
4872 |
6386 |
1800 |
2000 |
2600 |
3000 |
3400 |
| D, мм |
423;
4107 |
491 |
555 |
626;
6167 |
779 |
936 |
1 233 |
1 625 |
1 820 |
2 020 |
2 620 |
3 020 |
3 420 |
| H, мм |
1 679;
1 6507 |
1 727 |
1 736 |
1 933;
1 8207 |
1 907/
2 1548 |
2 228 |
2 414 |
2 468 |
2 550 |
2 650 |
3 306 |
3 575 |
3 730 |
7 Приведены размеры корпусов «Clack», «Wave-Cyber», «Servaqua»; «Aqua Pro».
8 Высота фильтров приведена для корпусов «Clack», «Wave-Cyber» с верхней/боковой посадкой, соответственно.
|
|
|
|

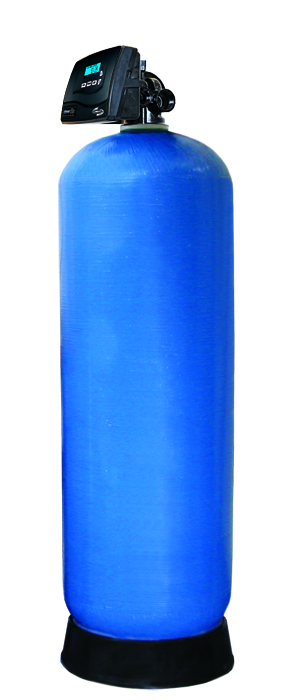

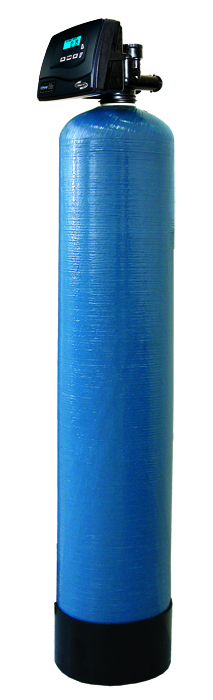

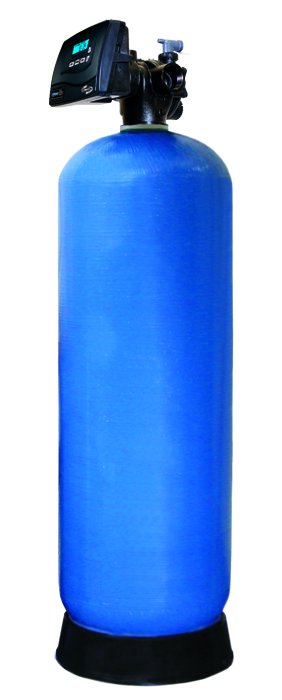

VFT-…CS/CM |
VFT-…CH |

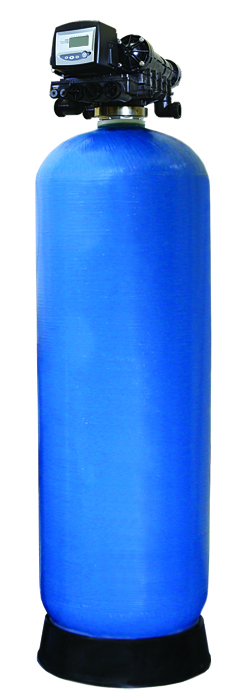

VFT-…CL |
VFT-…CG |
|
|
|
|
VFT-…CT |

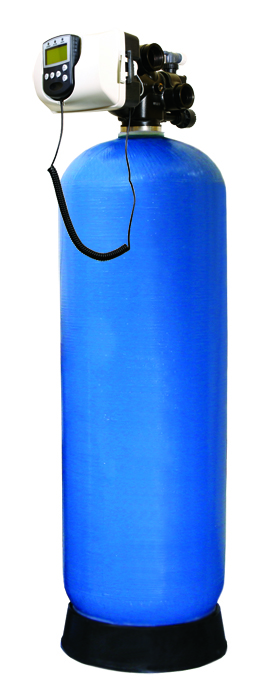

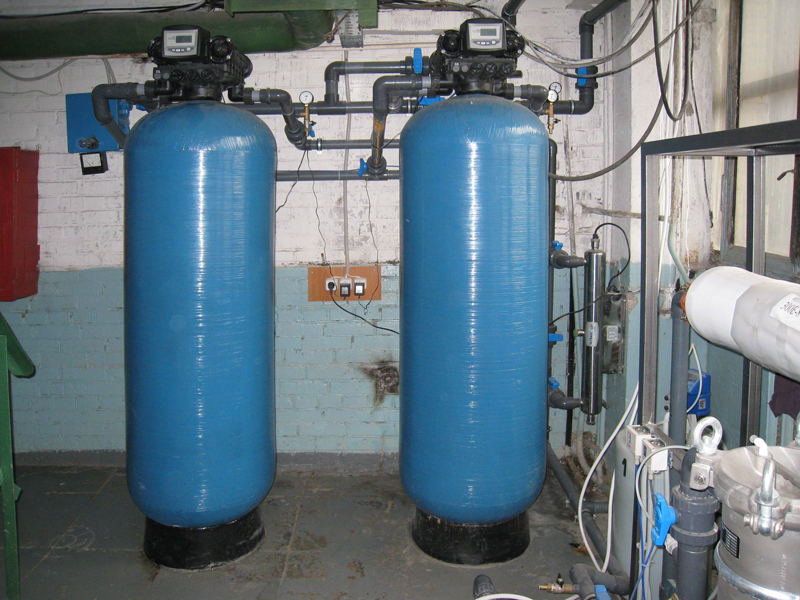

VFT-…CV |
VFT-…SS |

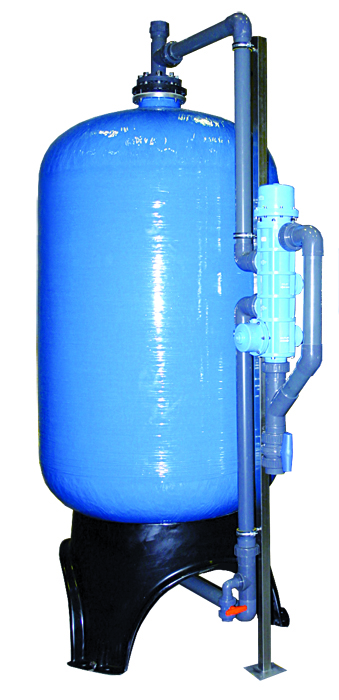

VFT-…AM |
|
