Насосные станции повышения давления серии MULTI CR

Описание
Технические характеристики
Фото
Чертежи

Насосные станции повышения давления серии MULTI применяются для подачи чистой воды и повышения давления на водопроводных станциях, в промышленности, жилых зданиях, а также других объектах муниципального или промышленного назначения.

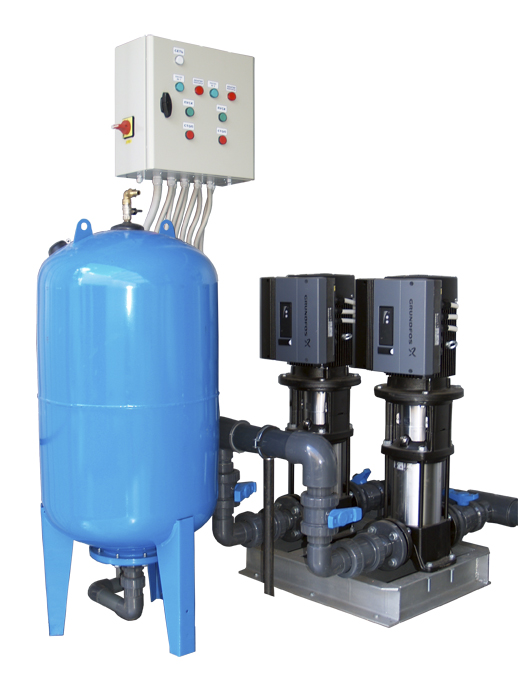

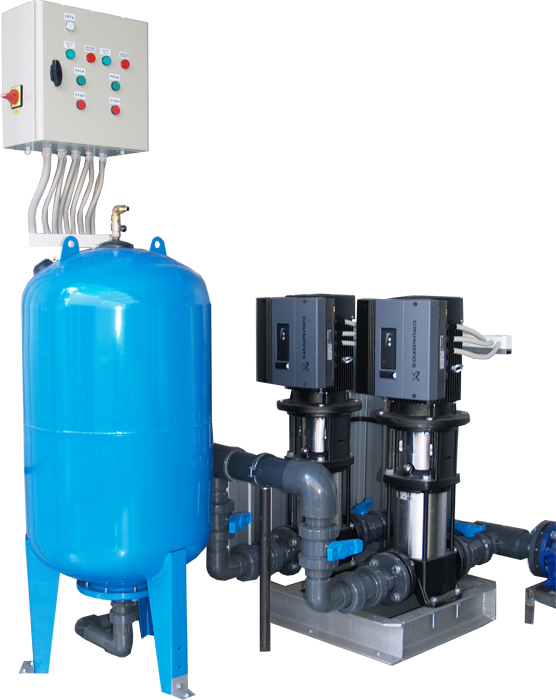

Насосные станции серии MULTI включают в себя от двух до пяти вертикальных многоступенчатых центробежных насосов со всеми необходимыми соединениями и системой управления, смонтированных на общей раме-основании. Все насосы допускают эксплуатацию с полной нагрузкой, для управления одним из насосов применяется частотный преобразователь, остальные насосы управляются каскад-контроллером и работают в сетевом режиме.

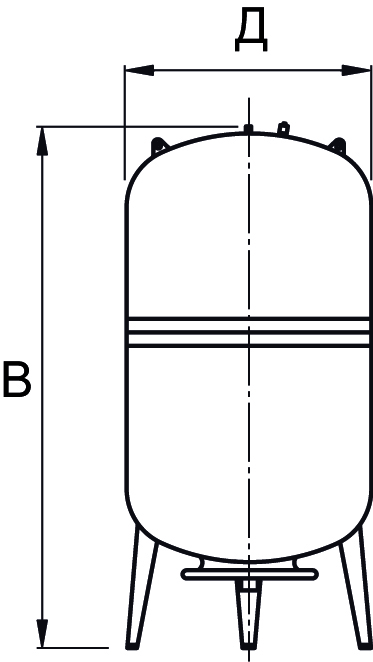

Производительность станции автоматически регулируется по обратной связи с высокоточного датчика давления, устанавливаемого на выходном коллекторе. В комплектацию станций входит мембранный напорный гидробак, предназначенный для ограничения частоты переключений насосов и сглаживания колебаний давления в системе. Благодаря частотному регулированию ведущего насоса и демпфированию гидравлических ударов при подключении или отключении вспомогательных насосов обеспечивается высокая стабильность величины рабочего давления и соблюдается оптимальный режим энергопотребления.


Система управления насосных станций серии MULTI обладает следующими функциями:
  • частотное регулирование ведущего насоса в функции давления и подключение / отключение вспомогательных насосов в режиме ступенчатого регулирования в зависимости от уровня водопотребления;

  • плавный пуск вспомогательных насосов;

  • установка пользователем требуемого значения давления;

  • свободный выбор регулируемых параметров;

  • защитный автомат электродвигателя для каждого насоса;

  • контроль максимально и минимально допустимого давления;

  • защита работы насосов по сухому ходу;

  • визуальная сигнализация рабочих режимов и аварийного состояния.

Станции поставляются в сборе, готовые к подключению, либо в виде комплекта для сборки по месту размещения.

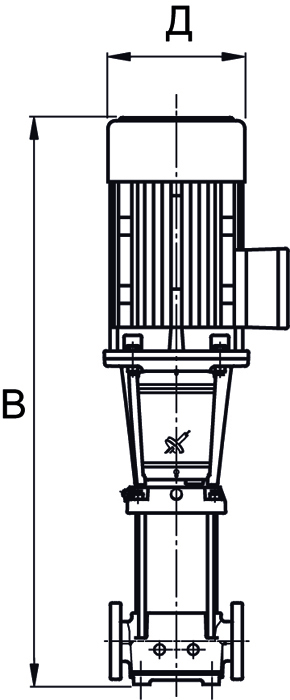

В комплектации станций серии MULTI используются насосы Grundfos серии CR - это вертикальные многоступенчатые центробежные насосы конструкции “инлайн” (противолежащие всасывающий и напорный патрубки имеют одинаковый условный проход). Контактирующие с перекачиваемой средой детали насосов CR изготовлены из нержавеющей стали AISI 304, основание насосов (станина) - из серого чугуна. Электродвигатели насосов с мощностью 3 кВт имеют встроенную термозащиту. Коллекторы станций выполнены из ПВХ.


Условия применения*

Напряжение питания 3х380-415 В, 50 Гц
Степень пылевлагозащиты двигателя IP55
Максимальное рабочее давление насосов, бар 16
Максимальное рабочее давление гидробака, бар 10
Максимальное давление на входе, бар 4-8
Минимальная температура перекачиваемой жидкости, °С 5
Максимальная температура перекачиваемой жидкости, °С 70



* По заказу может быть осуществлена поставка станций в специальном исполнении, в т.ч. со встроенным частотными преобразователем каждого насоса, химически стойком, взрывозащищенном, малошумном, для работы с температурами перекачиваемой жидкости до -40ОС и до +180ОС, с повышенной степенью пылевлагозащиты и др.
