Управляющий клапан Canature BNT 89

Описание


Новая модель клапана Canature BNT 89 для систем фильтрации и умягчения бытового и промышленного назначения. Данный клапан отличается высокой производительностью и может использоваться на фильтрах диаметром до 50 см.

Клапан Canature BNT 89 это оптимальное сочетание цены и качества. Управляющий клапан Canature используется в готовом оборудовании WiseWater, прошел испытания и отвечает самым высоким требованиям, что подтверждает сертификат NSF.







BNT89 1” Клапаны управления нового поколения


  • Прочный, пластиковый, корозионностойкий, корпус клапана.
  • Надежная классическая конструкция с использованием поршня
    и распределительной сборки с минимальной вероятностью
    выхода из строя.
  • Можно использовать в бытовых и небольших промышленных системах
    фильтрации и умягчения при высоких скоростях потока.
  • Пропускает исходную воду во время регенерации.
  • Высокие скорости потока в режимах сервиса и обратной промывки.
    Может использоваться на 10” - 18” корпусах.
  • Большой ЖК-экран, дисплей с 4 строками, сенсорные кнопки, простой
    алгоритм настройки.
  • Русифицированное меню.

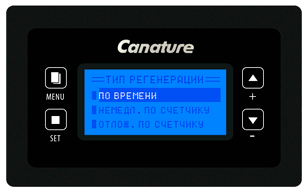

  • Режимы регенерации по таймеру, по счетчику и ручная регенерация
    для ввода в эксплуатацию.
  • Экономный режим работы с функцией пропорционального дозирования соли.
  • Регенрация Up Flow b регенерация Down-Flow.
  • Уникальная конструкция адаптера вертикального коллектора
    и входного и выходного присоединительных фитингов, позволяющая легко менять направление потоков во время регенерации.
  • 5 типов инжекторов.
  • Регулятор потока дренажной линии: 11 - 24 gpm 5 типов
  • Регулятор потока реагентной линии: 0.2 - 0.7 gpm 3 типа




Простая настройка

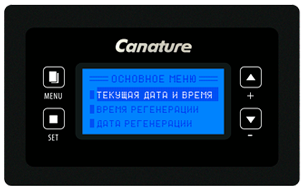

  1. Большой экран, четырехстрочный информативный дисплей.
  2. Сенсорные кнопки.
  3. Высокая точность переключения, благодаря двум сенсорам положения поршня.
  4. Режим и продолжительность каждой стадии регенерации могут быть установлены при настройке клапана.
  5. Счетчик определяется автоматически, после чего на контроллере можно выбирать режим отложенной или немедленной регенерации по счетчику.
  6.

  7. После первого запуска клапана можно выбрать: язык, режим работы клапана, единицы измерения.
  8. Автоматическое запоминающее устройство: установленные пользователем настройки сохраняются при отключении электроэнергии.
  9. Блокировка от детей: в режиме одижания все кнопки будут автоматически заблокированы и могут быть разблокированы только квалифицированным пользователем.
  10. Функция «заводские настройки»: сброс всех текущих настроек, позволяет вернуться к заводским настройкам по умолчанию.
  11. Встроенная защита от блокировки двигателя, предупреждение о неисправности сенсоров положения поршня.

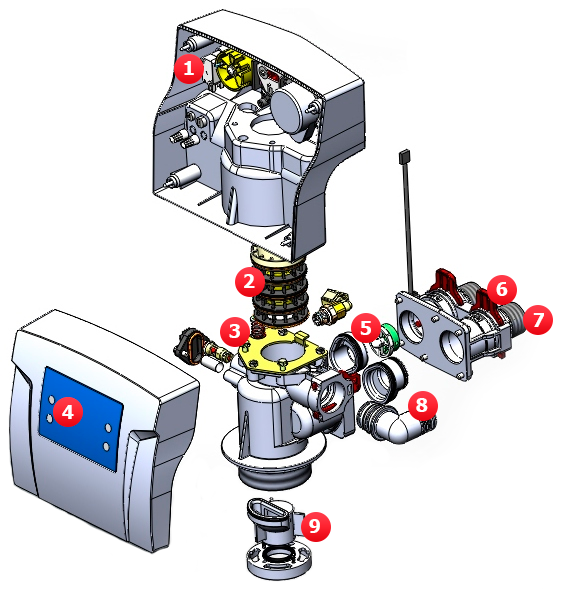

Схема 1


  1. Микропереключатель, обеспечивающий
    точное расположение поршня

  2. Надежная конструкция поршня
    и распределительной сборки

  3. Различные виды инжекторов

  4. Большой экран
    Сенсорные кнопки

  5. Уникальный выходной адаптер,
    встроенный счетчик

  6. Экономящее время
    быстроразъемные соединения
    для легкой установки

  7. 1” BSP, NPT

  8. 3/4” Дренаж

  9. Запатентованная конструкция адаптера
    распределительной системы







Схема 89 клапана с регенерацией сверху вниз в режиме сервиса





Технические характеристики управляющего клапана BNT 89


Технические характеристики
Материал корпуса Норил Распределитель Наружный диаметр 1.05”
Вход/выход 1” BSP, 1” NPT Дренажная линия 3/4“ QC Уголок
Резьба корпуса 2-1/2" NPSM Реагентная линия 3/8“ QC Уголок
Применение управляющего клапана Умягчение с регенерацией сверху вниз,
снизу вверх; фильтрация
Настройка стадий регенерации да; 0 - 99 минут
Стадии регенерации Регенерация снизу вверх: регенерация + медленная прямая промывка, обратная промывка, прямая промывка, заполнение бака.
Регенерация сверзу вниз: обратная промывка, регенерация + медленная прямая промывка, прямая промывка, заполнение бака.
Фильтрация: обратная промывка, прямая промывка.
Габариты (с адаптером) 24x22x20 см длина Х ширина Х высота

Скорости потока (только клапан+счетчик)
Номинальная (перепад 15 Psi) 24 GPM; 5500 л/ч
Пиковая (перепад 25 Psi) 32 GPM; 7300 л/ч
Максимальная обратная промывка (перепад 25 Psi) 24 GPM; 5500 л/ч
Cv 6.3

Типовые применения
Умягчители 10” - 18” в диаметре
Фильтры 10” - 18” в диаметре

Электрика
Вход 110В - 220В АС 50/60 Гц
Выход 12В АС 50/60 Гц 410мА

Условия работы
Рабочее давление 0.14 - 0.84 МПа
Рабочая температура 1 - 42 °С

Аттестация
NSF
